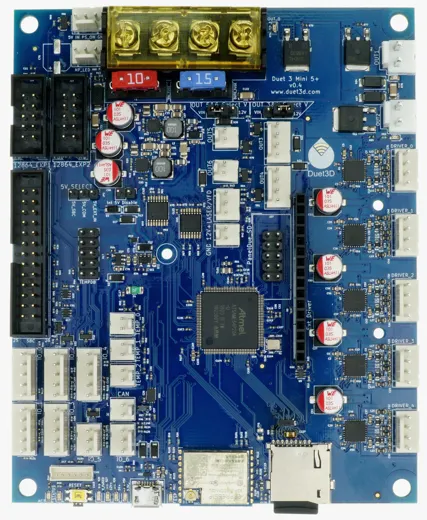

Duet3D Duet 3 Mini 5 Plus Ethernet 5060662920622

Produktbeschreibung

Das Duet 3 Mini 5+ Ethernet. balanciert Wert und Leistung aus und konzentriert sich auf kleine und mittelgroße Maschinen, die nicht die hohe Ausgangsleistung des Duet 3 Mainboard 6HC benötigen. Es bietet 5 integrierte Treiber und eine vollständige Palette von Heizungen, Lüftern und IO sowie Unterstützung für eine Vielzahl von Bildschirmoptionen. Es gibt WLAN- und Ethernet-Varianten, mit der Möglichkeit, einen SBC (Single Board Computer, z. B. Raspberry Pi) zur Steuerung zu verwenden, wie bei anderen Duet 3-Mainboards.

Das übergeordnete Ziel der Duet 3-Serie besteht darin, durch hochleistungsfähige Hauptplatinen, Erweiterungsplatinen, intelligente Werkzeugplatinen und kundenspezifische Erweiterungsmodule eine maximale Flexibilität des Maschinendesigns zu ermöglichen. Die Flexibilität der Konfiguration und die erweiterten Funktionen werden durch die innovative RepRapFirmware 3 ermöglicht, die auf dem Duet 3-Mainboard läuft, und optional durch das DuetSoftwareFramework, das auf einem Einplatinencomputer läuft.

MERKMALE

Prozessor

Leistungsstarker 32-Bit-Prozessor (ARM Cortex M4 @120 MHz).

Erweiterung

Fügen Sie mit dem Duet 3 Mini 2+ Erweiterungsboard zwei weitere TMC2209 Schritttreiber hinzu.

Verwenden Sie für viel mehr Erweiterung den CAN-FD-BUS zum Anschließen mehrerer Erweiterungskarten und Tools.

Konnektivität

Sowohl Wifi External Antenna als auch Ethernet-Versionen.

Dedizierter Hochgeschwindigkeitsbus zu einem Einplatinencomputer (z. B. Raspberry Pi) für die Benutzeroberfläche und Plugins.

Stepper-Treiber

5 Trinamic 2209 Schrittmotortreiber mit bis zu 1,4 A RMS, 2 A Spitze mit Firmware-Steuerung des vollen Funktionsumfangs, einschließlich bis zu 256 Mikroschritten, StallGuard 2 und StealthChop2.

Hochstromausgänge

3 Hochstrom-PWM-Ausgänge mit unterschiedlichen Stromkapazitäten unterstützen ein Hochstrom-Heizbett und 2 Extruder.

Mittlere Stromausgänge

4 Mittelstromausgänge, ausgelegt für 2-Draht- (x2) und 4-Draht- (x2) Lüfter

IO

7 IO-Ports für Endstops, Sonden, Filament-Monitore und andere Sensoren. Eingänge sind 30V tolerant.

Temperatur messung

3 Thermistor/PT1000-Eingänge. Unterstützung für zwei Temperatur-Tochterplatinen für bis zu 4 PT100- oder Thermoelementsensoren.

Stromspannung

11V bis 25V.

Firmware

Läuft auf RepRapFirmware 3.x – Unterstützt alle gängigen Maschinengeometrien, einfach konfigurierbar für Ihre spezifischen Maschinenanforderungen.
