Duet3D Duet 3 Toolboard 1LC 5060662920639

Das Duet 3 Toolboard ist eine mit CAN-FD verbundene Erweiterungskarte für das Duet 3 Mainboard, die eine vollständige Steuerung für einen Extruder mit Direktantrieb bietet.
Die Befestigungslöcher und Anschlusspositionen entsprechen denen eines e3d Hermera, können jedoch auch mit anderen Direktantriebsextrudern mit geeigneten Halterungen verwendet werden. Der Schrittmotor, die Heizung, der Temperatursensor, die Lüfter und optional die Z-Sonde und der Filamentmonitor sind alle mit dem Duet 3-Toolboard verbunden, sodass nur CAN-FD- und Stromkabel zum Duet 3-Mainboard oder zum Tool Distribution Board zurückführen können.
Aktuell haben wir die Revision V1.3


Eine Zusammenfassung des Funktionsumfangs finden Sie hier:

• ARM Cortex M0 + Prozessor mit 48 MHz
• Ein TMC2209 Schritttreiber mit Blockiererkennung und Sicherheitsabschaltung. Maximaler Ausgangsstrom 2A Spitze, 1,4 A RMS
• Ein mittlerer Stromausgang für die Extruderheizung, maximaler Strom 5A
• Ein 3-poliger -12-V-Lüfterausgang (akzeptiert auch 2-poliger -Lüfter)
• Ein 4-poliger -12-V-Lüfterausgang (akzeptiert auch 2-poliger -Lüfter)
• 2 Thermistor- oder PT1000-Eingänge. Man verwendet einen 16-Bit-ADC zum hochauflösenden Lesen von PT1000-Sensoren.
• Ein 3-poliger Filamentmonitoranschluss
• Ein Z-Sondenstecker
• Zwei Drucktasten und Anzeige-LEDs
• 12 bis 32 V Spannungsaufnahme
• On-Board-Regler für 12 V, 5 V und 3,3 V
• CAN-FD-Verbindung zur Hauptsteuerplatine und anderen Toolboards oder Erweiterungskarten


•

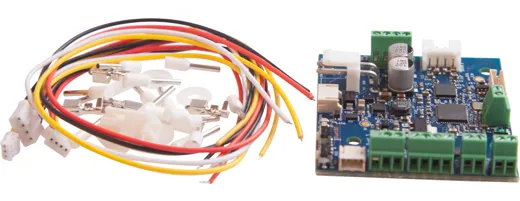

Das Toolboard verfügt über ein optionales Connector-Paket, das Folgendes enthält:

• 3-Wege-JST ZH-Heck 150 mm mit Stecker (optionaler Filamentmonitor-Anschluss)
• 4-Wege JST ZH Heck 150mm mit Stecker (CAN in)
• 4-Wege-JST PH-Heck 300 mm mit Stecker (Motorstecker)
• 2-Wege-JST-VH-Gehäuse und Crimps
• Weiße Einzelhülsen für Heizungsschraubenklemmen
