Duet 3 Tool Distribution Board

CHF 39.45 inkl. MwSt.

Herstellungsland:

Sofort lieferbar

Anzahl (Stk.):

Diese Karte ermöglicht den gleichzeitigen Anschluss von bis zu 4 Duet 3-Toolboards an das Duet 3-Mainboard, wodurch der CAN-FD-Bus und die Stromverkabelung erheblich vereinfacht werden.

Im Folgenden finden Sie eine Zusammenfassung des Funktionsumfangs:


  • 2-Wege-Sperrleiste für die Stromversorgung.
  • Vier 2-Wege-JST-VH-Anschlüsse zum Ausschalten von Werkzeugplatten, einzeln verschmolzen 5A
  • Zwei RJ11-Anschlüsse für den CAN-Bus-Ein- / Ausgang zum Anschluss an die Duet 3-Hauptplatine und die Erweiterungsplatinen.
  • Vier 4-polige JST ZH-Anschlüsse zum Anschluss des CAN-Busses an vier Toolboards.
  • Vier Paare von 2-poligen Headern zur Montage mit Steckbrücken zur Umgehung nicht verwendeter CAN-Steckverbinder der Werkzeugplatine (6 Steckbrücken sind in der Abbildung dargestellt).
  • 2-poliger CAN-Bus-Abschluss, zur Montage mit einem Jumper, wenn der CAN_OUT RJ11-Port nicht verwendet wird (siehe Abbildung)

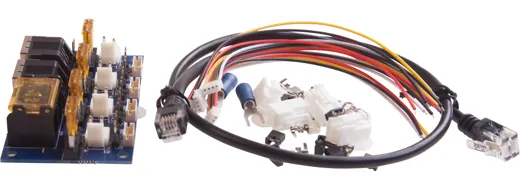

  • Das Tool Distribution Board wird mit einem Anschlusspaket geliefert, das Folgendes enthält:


  • 4 von 4-Wege-JST ZH-Schwänzen 150 mm mit montiertem Stecker (CAN an Werkzeugplatten)
  • 4 von 2-Wege-JST-VH-Gehäuse und Crimps (Power-to-Tool-Boards)
  • 2 Gabelstecker (Power in)
  • 9 lose 2-polige Jumper zur Anpassung an die 2-poligen CAN-Bypass-Header und den 2-poligen CAN-Bus-Abschluss nach Bedarf.
  • 4x M3-Nylonscheiben zur Befestigung von Löchern

  • Ein loses 500-mm-RJ11-Kabel wird ebenfalls mitgeliefert, um den CAN_IN-Anschluss mit der Hauptplatine, der Erweiterungsplatine oder einer anderen Werkzeugverteilungsplatine zu verbinden.
    Art.-Nr. 01900348.15
    Barcode 5060662920295
    Hersteller Duet3D
    Lagerbestand 4 Stk.
    Lieferanten-Artikelnummer 5060662920295
    Spannung 24v, 12v
    Herstellungsland Grossbritannien
